Несмотря на значительный прогресс в развитии «тёплых» алюминиевых систем, вопрос их реальной энергоэффективности в российских условиях остаётся одним из ключевых при выборе материала для светопрозрачных конструкций. Профессионалы хорошо знают: далеко не все «тёплые» алюминиевые профили одинаково хорошо работают при наших перепадах температур, ветровых нагрузках и требованиях СП.

Эффективность сильно зависит от того, насколько грамотно производитель подходит к закрытию конкретных каналов утечки тепла в каждом типе конструкций. Именно такой адресный инженерный подход реализован в линейке ALUMARK от компании «ТБМ».

Почему терморазрыва недостаточно: физические процессы, ведущие к теплопотерям в алюминиевых СПК

Даже в самой современной алюминиевой конструкции тепло не уходит по одному пути – оно использует сразу несколько «каналов». Чтобы эффективно бороться с теплопотерями, нужно понимать природу каждого из них.

• ● Теплопроводность. Это самый очевидный и мощный путь потери тепла в алюминиевых системах. Алюминий – один из лучших проводников тепла среди строительных материалов. Если наружная и внутренняя части профиля представляют собой единый металлический элемент, тепло буквально «стекает» по нему с огромной скоростью, как вода по трубе. Именно поэтому «холодный» алюминий без терморазрыва практически не способен удерживать тепло внутри помещения.

• ● Конвекция. Внутри профиля и в зоне притвора постоянно происходит движение воздуха. Нагретый комнатный воздух поднимается, остывает у холодных поверхностей и опускается вниз, создавая непрерывные конвективные потоки. Эти микроскопические «воздушные течения» внутри камер профиля и в неплотностях притвора значительно увеличивают теплопотери. Чем больше свободного пространства внутри профиля и чем хуже герметизация – тем активнее работает конвекция.

• ● Инфильтрация. Это один из самых коварных каналов снижения теплового комфорта. Даже при идеальной теплопроводности профиля холодный уличный воздух может просачиваться через погрешности уплотнений, щели в притворе и монтажные зазоры. В российском климате с частыми сильными ветрами и значительной разницей давлений инфильтрация способна свести на нет все преимущества хорошего терморазрыва. Именно поэтому качество и количество контуров уплотнения часто оказываются не менее важными, чем ширина термоизолирующей вставки.

• ● Локальные мостики холода. Это «точечные» и линейные зоны повышенной теплопроводности в конструкции: места соединения стоек и ригелей, импосты, прижимные планки, крепёж, угловые соединения и зоны установки фурнитуры. Даже при отличном основном терморазрыве один неудачный узел может стать причиной промерзания и выпадения конденсата.

• ● Тепловое излучение. Теплопотери возникают не только из-за прямой теплопередачи или продувания, но и за счёт теплового излучения между поверхностями с разной температурой. Если внутренняя часть профиля или зона примыкания стеклопакета сильно охлаждаются, они начинают интенсивнее «забирать» тепло у внутренних поверхностей помещения, повышая общий уровень теплопотерь и создавая ощущение холодной зоны рядом с остеклением. Именно поэтому для энергоэффективной системы важно не только снизить теплопроводность конструкции, но и поддерживать максимально стабильную температуру внутренних поверхностей профиля и узлов примыкания.

• ● Конденсация и переувлажнение. Опасны тем, что влага резко меняет поведение конструкции в холодный период. Намокшие уплотнители, зоны примыкания и внутренние камеры начинают интенсивнее передавать тепло, а при отрицательных температурах это дополнительно повышает риск локального промерзания узлов. Кроме того, постоянное накопление влаги ускоряет деградацию материалов и нарушает стабильность работы системы: ухудшается герметичность, снижается эффективность уплотнений, появляются условия для деформаций и неконтролируемой инфильтрации воздуха.

Все эти процессы работают одновременно и усиливают общие теплопотери остекления. Поэтому современная теплотехника алюминиевых светопрозрачных конструкций – это не просто «широкий терморазрыв», а комплексная система мер, направленная на подавление каждого из перечисленных путей утечки тепла. Дополнительную проблему создаёт то, что часть этих процессов начинает проявляться не сразу, а во время эксплуатации. В результате система может демонстрировать хорошие расчётные показатели, но терять фактическую теплотехническую эффективность на объекте. Вот почему так важен комплексный подход, которого придерживаются разработчики ALUMARK.

Рекомендуем прочесть: Алюминиевые системы Alumark – комплексное предложение от «ТБМ»

Ключевые элементы теплотехнического решения в алюминиевых профилях

Фото: «ТБМ». Ключевые элементы теплотехнического решения в алюминиевых профилях

Алюминий – превосходный проводник тепла. Его теплопроводность примерно в 1000 раз выше, чем у дерева или ПВХ. Именно поэтому «холодный» алюминиевый профиль без специальной защиты превращает окно или фасад в мощный мост холода. Чтобы этого не происходило, современные «тёплые» алюминиевые системы представляют собой сложную инженерную конструкцию, в которой каждый элемент работает на снижение теплопотерь.

• ● Терморазрыв. Это полимерная вставка (чаще всего полиамид PA66, армированный стекловолокном), которая физически разделяет наружную и внутреннюю алюминиевые части профиля. Именно терморазрыв «ломает» непрерывный металлический мост, по которому тепло уходит наружу. Критически важны два параметра: ширина и геометрия термоизолятора. Сегодня наиболее эффективными считаются вставки шириной 30–34 мм и более. Чем шире терморазрыв – тем длиннее путь теплового потока и тем выше сопротивление теплопередаче. Современные вставки имеют сложную многокамерную или Т-образную форму, которая дополнительно подавляет конвекцию воздуха внутри профиля.

• ● Монтажная глубина и многокамерность. Чем глубже профиль, тем больше возможностей для размещения широкого терморазрыва и организации нескольких воздушных камер. Каждая дополнительная камера разбивает воздушный объём, снижая конвективный теплообмен. В лучших системах алюминиевые части профиля имеют 3–7 камер с каждой стороны терморазрыва, а специальные перегородки и вставки разрушают крупные воздушные полости.

• ● Уплотнение и герметичность. Даже самый совершенный терморазрыв не спасёт, если через притвор будет просачиваться холодный воздух. Поэтому в «тёплых» алюминиевых сериях применяют два или три контура уплотнения из EPDM или современных термопластичных эластомеров. Особое внимание уделяется геометрии притвора и элементам, снижающим циркуляцию воздуха в зоне примыкания створки к раме.

• ● Система дренажа и стабильность геометрии. Алюминий сильно расширяется при нагревании, поэтому профиль должен сохранять жёсткость и геометрию в широком диапазоне температур. Высокая металлоёмкость и продуманная толщина стенок помогают решать эту задачу. При этом система водоотвода должна эффективно удалять конденсат и дождевую воду, не создавая при этом новых мостиков холода.

• ● Возможность установки солидных стеклопакетов. Хороший алюминиевый профиль должен без потери жёсткости и герметичности принимать стеклопакеты общей толщиной 40–68 мм. Поскольку стеклянное заполнение вносит основной вклад в суммарную теплозащиту светопрозрачной конструкции, то задача профиля – обеспечить ему максимально комфортные условия работы.

Таким образом, эффективность «тёплого» алюминиевого профиля определяется грамотным сочетанием всех этих элементов. Когда широкий терморазрыв, продуманная многокамерность, качественные уплотнители и стабильная геометрия работают вместе – алюминий перестаёт быть «холодным» материалом и становится полноценной частью энергоэффективного ограждения здания.

Именно поэтому в компании «ТБМ» современные «тёплые» алюминиевые серии системы ALUMARK рассматриваются как комплекс инженерных решений, позволяющих управлять всеми каналами теплопотерь, а не отдельными параметрами конструкции.

Рекомендуем прочесть: Профильная система ALUMARK в семинаре с Сергеем Захаровым

Популярные «тёплые» серии ALUMARK: какие вопросы теплопотерь решаются

В линейке ALUMARK нет «универсального тёплого профиля» – каждая система решает собственную теплотехническую задачу. Разные зоны ограждающего контура формируют различные типы теплопотерь, поэтому требуют адресных инженерных решений. Ниже – четыре наиболее показательных серии, которые в совокупности перекрывают ключевые риски фасадного, оконного и раздвижного остекления.

Фасадная серия ALUMARK F50: контроль теплопотерь в стоечно-ригельных узлах

В стоечно-ригельных фасадах основные теплопотери возникают не в стеклопакете, а именно в несущей конструкции – стойках, ригелях, зонах прижима и водоотвода. Здесь формируются самые опасные линейные мостики холода и внутренние конвективные контуры, которые способны существенно ухудшать реальные теплотехнические показатели всего фасада. ALUMARK F50 закрывает эти каналы теплопотерь за счёт комплекса мер:

• ● Главным элементом выступают полиамидные термоизоляторы особой запатентованной геометрии. Они выполняют сразу две функции: физически разрывают тепловой поток между наружной и внутренней частью профиля и одновременно ограничивают конвекцию воздуха внутри камер. Усиливают герметичность два контура уплотнения EPDM/ТЭП особой формы.

• ● Отдельного внимания заслуживает интеграция системы водоотвода непосредственно в геометрию термоэлементов. В отличие от многих систем, где дренаж создаёт дополнительные холодные зоны, в F50 он встроен так, чтобы не нарушать целостность теплового барьера. Это позволяет эффективно удалять конденсат и дождевую воду, сохраняя при этом высокое сопротивление теплопередаче.

• ● Высокая металлоёмкость и продуманная жёсткость профилей обеспечивают стабильность геометрии даже при значительных ветровых и температурных нагрузках. Это особенно важно для высотного строительства, где деформации напрямую влияют на герметичность и теплопотери.

• ● Возможность применения стеклопакетов большой толщины (от 42 до 70 мм) позволяет достигать теплотехнических показателей порядка 1,15 м²·°С/Вт, что востребовано для проектов с повышенными требованиями к энергоэффективности.

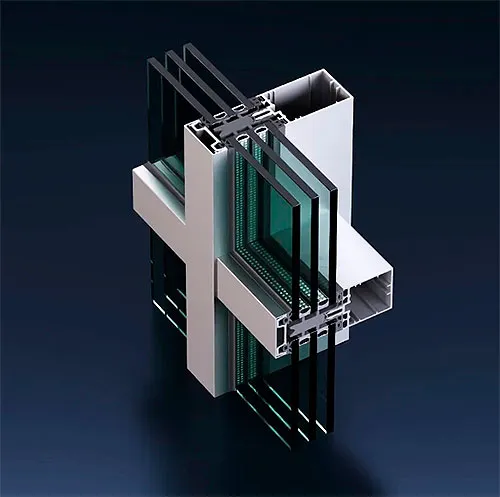

Фото: «ТБМ». Фасадная серия ALUMARK F50

Фото: «ТБМ». ALUMARK F50 на объекте

ALUMARK F50 особенно сильна в борьбе с локальными мостиками холода и внутренней конвекцией в крупногабаритных фасадных конструкциях – именно теми проблемами, которые традиционно считаются самыми сложными в стоечно-ригельных сериях.

Оконно-дверная серия ALUMARK S70: эффективное противодействие инфильтрации и конвекции в зоне притвора

Если в фасадах главную опасность представляют мостики холода в несущих элементах, то в оконных и дверных конструкциях на первое место выходит инфильтрация – неконтролируемый подсос холодного воздуха через притвор и зоны примыкания. Именно этот канал часто становится причиной реальных теплопотерь, которые сильно превышают лабораторные показатели. ALUMARK S70 построена вокруг решения именно этой проблемы.

• ● Серия оснащена трёхконтурным EPDM-уплотнением по всему периметру, включая особо уязвимую нижнюю зону. Средний и внутренний контуры работают совместно с элементами, снижающими циркуляцию воздуха, которые существенно ослабляют конвекцию в притворе даже при значительных перепадах давления.

• ● Важным теплотехническим элементом являются термовставки шириной 34 мм из армированного стекловолокном полиамида. Они обеспечивают эффективный разрыв теплового потока, а увеличенная монтажная глубина (70 мм у рамы и 80 мм у створки) позволяет создать хорошо развитую многокамерную структуру по обе стороны терморазрыва. Дополнительно применяются утепляющие элементы EPS, позволяющие сократить теплопередачу через наиболее уязвимые участки конструкции.

• ● Конструктивно предусмотрена возможность установки стеклопакетов общей толщиной до 60 мм без потери жёсткости и стабильности притвора. При этом расчётный приведённый коэффициент сопротивления теплопередаче может достигать порядка 0,89 м²·°С/Вт.

• ● В дверных сериях особое внимание уделено нижнему узлу – здесь применено запатентованное решение герметизации порога, которое сохраняет высокие теплотехнические характеристики даже при частом открывании дверей.

Фото: «ТБМ». Оконно-дверная серия ALUMARK S70



  Фото: «ТБМ». ALUMARK S70 на объекте

Практический эффект всех этих решений наиболее заметен в реальных условиях эксплуатации, где именно инфильтрационные потери часто становятся причиной расхождения между расчётными и фактическими показателями энергоэффективности в оконных и дверных алюминиевых конструкциях.

Подъёмно-сдвижная серия ALUMARK S158: обеспечение герметичности в крупногабаритных портальных конструкциях

Подъёмно-сдвижные портальные конструкции традиционно относятся к одним из самых сложных с теплотехнической точки зрения. Большие размеры створок, значительный вес, сложная геометрия притвора и наличие подвижных элементов существенно повышают риски потери герметичности и появления дополнительных мостиков холода. Серия ALUMARK S158 решает эти вызовы на уровне самой кинематики и конструкции.

• ● Центральным решением является подъёмно-сдвижной механизм, который в закрытом положении обеспечивает равномерный и мощный прижим створки (весом до 400 кг) по всему периметру. Благодаря этому достигается стабильная компрессия уплотнителей, что критично для предотвращения инфильтрации.

• ● Серия оснащена усиленным терморазрывом в раме глубиной 158 мм (с возможностью исполнения до 246 мм). Это позволяет эффективно разрывать тепловой поток даже в условиях большой монтажной глубины и значительных пролётов. Уплотнительная система специально спроектирована для работы в динамическом режиме – она сохраняет свои характеристики при многократных циклах открывания-закрывания.

• ● Дополнительным теплотехническим преимуществом является возможность установки глухого заполнения непосредственно в раму без промежуточных импостов. Такое решение уменьшает общее количество алюминиевых элементов и, соответственно, потенциальных мостиков холода, одновременно повышая долю стекла в общей площади конструкции.

Фото: «ТБМ». Подъёмно-сдвижная серия ALUMARK S158 на объекте

Фото: «ТБМ». ALUMARK S158 на объекте

Таким образом, ALUMARK S158 эффективно закрывает проблему потери герметичности в динамике и теплопотерь в крупногабаритных подвижных конструкциях, где обычные раздвижные решения часто показывают слабые результаты.

Серия наружного открывания ALUMARK S90: сохранение теплотехнических характеристик при сложной кинематике

Отдельную группу теплотехнических рисков формируют конструкции с наружным открыванием, параллельно-отставным и верхнеподвесным механизмом. Нетипичная траектория движения створки значительно усложняет поддержание стабильного и равномерного прижима уплотнителей по всему периметру. ALUMARK S90 для решения этой проблемы включает несколько специальных разработок.

• ● В серии используются усиленные термоизолирующие элементы шириной 34 мм в створках, что позволяет эффективно разрывать тепловой поток даже при сложной кинематике.

• ● Важным конструктивным решением стало разделение зон движения и зон прижима. Благодаря этому уплотнительный контур работает в оптимальном режиме независимо от положения створки. Лабиринтная геометрия уплотнителей дополнительно гасит прямую инфильтрацию воздуха, создавая многократные барьеры на пути холодного потока.

• ● S90 также предусматривает усиленную створку с четырьмя угловыми соединителями и специальными алюминиевыми опорами-зацепами под тяжёлые энергоэффективные стеклопакеты общей толщиной 42–50 мм. Это позволяет сохранять высокую жёсткость конструкции и стабильность притвора даже при больших размерах и интенсивной эксплуатации.

Фактически ALUMARK S90 закрывает одну из наиболее сложных теплотехнических задач в остеклении – сохранение энергоэффективности в подвижных элементах со сложной кинематикой наружного открывания, где традиционные решения часто оказываются уязвимыми.

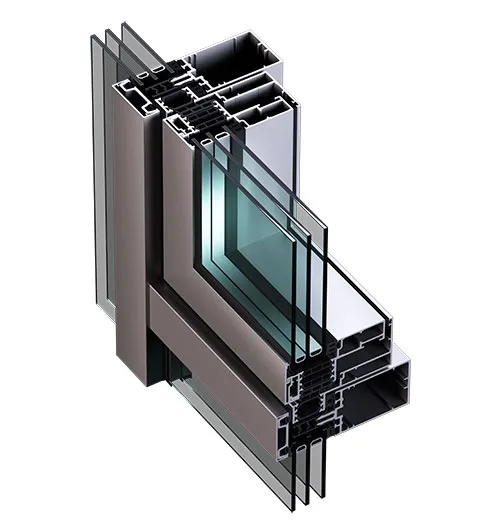

Фото: «ТБМ». Серия наружного открывания ALUMARK S90

В совокупности «тёплые» серии демонстрируют ключевой принцип системы ALUMARK: эффективная теплотехника достигается не усилением одного параметра, а распределённым управлением теплопотерями в зависимости от типа конструкции, режима эксплуатации и зоны риска.

Рекомендуем прочесть: Особенности работы и проектирования противопожарных окон, дверей и фасадов. Интервью tybet.ru с директором департамента по проектной работе «ТБМ» Артемом Мякоткиным

Инженерная поддержка как неотъемлемая часть продукта

Современные алюминиевые СПК – это сложные инженерные системы, где итоговые характеристики конструкции формируются не только самим профилем, но и качеством проектной проработки, корректностью расчётов, совместимостью комплектующих и точностью реализации узлов. В таких условиях от системодателя требуется уже не просто поставка продукта, а полноценная координация всех участников проекта – архитектора, девелопера, переработчика и монтажной организации.

Именно такая схема взаимодействия реализуется «ТБМ» при работе со всеми сериями ALUMARK. Инженерное сопровождение здесь становится частью продукта – от первичной технической проработки до консультирования при остеклении объекта. Специалисты компании участвуют в теплотехнических и статических расчётах, помогают адаптировать решения под реальные ветровые нагрузки, особенности фасадной геометрии, требования по энергоэффективности и архитектурные задачи конкретного проекта.

Дополнительное значение имеет то, что испытания систем проводятся не только на стандартных лабораторных образцах, но также на конструкциях, максимально приближённых к реальным размерам. Для проектировщиков и девелоперов это означает более достоверную оценку поведения готового изделия в эксплуатации и большую предсказуемость итогового результата.

Немаловажную роль играет наличие модельного ряда ALUMARK в ТИМ-библиотеке. Для архитекторов и проектировщиков это упрощает интеграцию решений в проект, ускоряет подготовку документации и прохождение государственной экспертизы, а также расширяет возможности участия в крупных коммерческих и государственных контрактах.

Фото: «ТБМ». ALUMARK также выступает важным фактором в условиях сокращения сроков реализации объектов

При работе с «ТБМ» переработчики рассматривают как весомое преимущество возможность подбора фурнитуры и комплектующих у одного поставщика. Наличие развитой складской программы по различным сериям ALUMARK также выступает важным фактором в условиях сокращения сроков реализации объектов. Для рынка это означает более прогнозируемые поставки, снижение производственных рисков и упрощение комплектации сложных проектов.

В результате инженерная поддержка «ТБМ» становится не дополнительным сервисом, а частью самого продукта. Такой подход позволяет рассматривать ALUMARK не просто как линейку высококачественных профильных систем, а как комплексное, предсказуемое и управляемое решение для объектов с высокими требованиями к энергоэффективности, долговечности и архитектурной выразительности.

Рекомендуем прочесть: Сервис как философия бизнеса. Кейс «ТБМ»

От теплотехнических решений к архитектурной ценности

Когда мы говорим об энергоэффективности светопрозрачных конструкций, важно понимать: речь идёт уже не просто о снижении теплопотерь, а о создании качественно нового уровня архитектуры. Современный «тёплый» алюминий позволяет архитекторам и застройщикам наконец-то перестать выбирать между большим остеклением и необходимой теплотехникой.

Линейка ALUMARK демонстрирует именно этот переход. За счёт продуманного конструктива, адресного закрытия ключевых каналов потери тепла и серьёзной инженерной поддержки система даёт возможность реализовывать масштабные остеклённые фасады, панорамные порталы и сложные архитектурные элементы без типичных компромиссов по энергопотреблению и комфорту. Если перевести на язык цифр, алюминиевые светопрозрачные конструкции на базе системы ALUMARK демонстрируют характеристики, сопоставимые с «тёплыми» решениями из других материалов: фасадные серии достигают коэффициента сопротивления теплопередаче порядка 1,15 м²·°С/Вт, а оконно-дверные – 0,89 м²·°С/Вт.

Сегодня «тёплый» алюминий перестаёт быть вынужденным техническим решением и постепенно занимает место осознанного, полноценного материала современной архитектуры. Он сочетает в себе высокую несущую способность, долговечность, точность геометрии, практически неограниченные возможности по формам и цвету с реальной энергоэффективностью, соответствующей российским климатическим и нормативным требованиям.

Фото: «ТБМ». ALUMARK в остеклении отеля SVET в Санкт-Петербурге

В конечном итоге ALUMARK показывает, что качественный «тёплый» алюминий – это не промежуточное звено между холодным алюминием и тёплым пластиком, а самостоятельный, конкурентоспособный и во многих случаях предпочтительный материал для зданий нового поколения. Наглядным примером воплощения этого тренда является остекление отеля SVET в Санкт-Петербурге, где различные серии ALUMARK использовались для решения разных задач, включая энергоэффективность.

Рекомендуем прочесть: Технологический фундамент комфорта: системы ALUMARK в проекте отеля SVET

Тенденции в остеклении формируют долгосрочный спрос на «тёплые» алюминиевые системы

Российский рынок СПК переживает трансформацию с точки зрения профильных систем. По данным «Алюминиевой Ассоциации», потребление алюминиевой продукции в стране по сравнению с 2022 годом увеличилось на 20%, а строительный сектор остаётся ключевым драйвером, формируя около четверти всего спроса. При этом алюминий всё активнее применяется не только в коммерческих и социальных объектах, но и в МКД и ИЖС.

С каждым годом всё заметнее становится тенденция «алюминизации» жилищного строительства, что напрямую связано с увеличением площади остекления и усложнением фасадных решений. Особенно показателен рост доли алюминиевых окон: за последние пять лет, по данным Ассоциации, она увеличилась с 20% до 32%. Для рынка это важный индикатор, поскольку массовое применение алюминия в жилых объектах автоматически повышает требования к теплотехнике, герметичности и эксплуатационной стабильности светопрозрачных конструкций.

Очередным драйвером спроса на «тёплый» алюминий выступает высотное строительство. По данным отраслевых экспертов, до 2032 года в России запланировано ввести в строй более 360 небоскрёбов, что существенно выше уровня предыдущего десятилетия (около 95). Особенностью данных проектов является повышенная нагрузка на остекление фасадов. Рост ветровых воздействий, перепадов давления и требований к стабильности теплотехники делает алюминиевые системы практически безальтернативным решением для таких строений.

Отдельно отмечается смещение инвестиционной активности в нежилой сегмент – коммерческую, административную и складскую недвижимость, где алюминиевые фасадные и оконные решения позволяют сочетать энергоэффективность с архитектурной гибкостью. В этих проектах особенно важны светопрозрачные конструкции с высокими теплотехническими характеристиками, поскольку они напрямую влияют на эксплуатационные расходы зданий. На этом фоне усиливается роль «тёплых» алюминиевых систем, способных обеспечивать нормативную энергоэффективность при больших площадях остекления.

По мнению аналитиков, в долгосрочной перспективе драйвером развития потребления «тёплого» алюминия могут стать программы реновации жилого и социального фонда. Масштабные программы капитального ремонта образовательных учреждений позволяют модернизировать сотни школ, детских садов и колледжей, где замена ограждающих конструкций напрямую связана с повышением требований к энергетической эффективности зданий и снижению теплопотерь.

Фото: «ТБМ». Алюминиевые фасадные и оконные решения позволяют сочетать энергоэффективность с архитектурной гибкостью

В этих условиях застройщики и подрядчики всё чаще выбирают не просто «тёплый профиль», а комплексное решение, которое включает проверенную систему, инженерную поддержку и возможность работы с крупными объёмами в сжатые сроки. Именно поэтому линейка ALUMARK, подкреплённая полным инженерным сопровождением «ТБМ», оказывается в выгодной позиции: она позволяет решать одновременно и технические (теплотехника, герметичность, надёжность), и рыночные задачи современного российского строительства.

Рекомендуем прочесть: Алюминиевая система ALUMARK в новом фильме РБК «Сделано в России»

Вся информация, необходимая для застройщиков, проектировщиков, архитекторов размещена на сайте https://alumark.ru/. Здесь вы можете найти технические каталоги, сертификаты соответствия, протоколы испытаний, Cad и BIM-загрузки, информацию о программном обеспечении и комплексные технические решения, а также ознакомиться с объектами, выполненными на системе ALUMARK.
